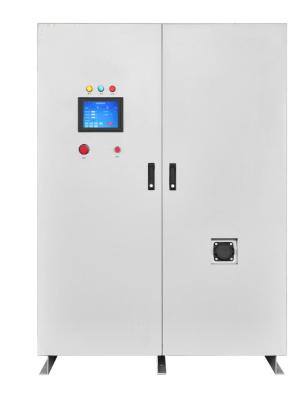

直流充电桩测试负载
品牌: 拓沃得
产品特点: 充电桩测试负载功率7KW-360KW内置有BMS电池管理系统仿真功能,带有BMS电池管理系统接口,可测试充电机和BMS电池管理系统的通讯控制功能,应用于各类交流充电桩及直流充电桩等产品的日产维护测试,出厂检验测试和产品老化
产品详情

直流充电桩测试负载

产品概述 Product overview

CPL- R系列交/直流负载内置新型合金电阻丝材料,采用耗能方式工作,散热采用强制风冷方式,风机采用小型轴流风机,具有风量大,散热性好,噪音小的特点,内置有BMS电池管理系统仿真功能,带有BMS电池管理系统接口,可测试充电机和BMS电池管理系统的通讯控制功能,应用于各类交流充电桩及直流充电桩等产品的日产维护测试,出厂检验测试和产品老化。

遵循标准 Follow the standard


IEC61851‐1充电系统总体要求
IEC61851‐21‐1充电系统 车载充电机EMC要求
IEC61851‐21‐2充电系统 非车载充电系统EMC要求
UL 2594电动汽车供应设备的安全性标准被谁引用
Ul 2231-1/2电动车辆供电线路的人员保护系统.充电系统用保护
IEC62196‐1-3插头,插座,车辆连接器和车辆入口,电动汽车传导充电
NB/T 33001-2010电动汽车非车载传导式充电机技术条件
NB/T 33008.1-2013电动汽车充电设备检验试验规范 第1部分:非车载充电机
NB/T 33002-2010电动汽车交流充电桩技术条件
NB/T 33008.2-2013电动汽车充电设备检验试验规范_第2部分:交流充电桩
GB/T20234.1-2015电动汽车传导充电用连接装置 第1部分:通用要求
GB/T20234.2-2015电动汽车传导充电用连接装置 第2部分:交流充电接口
GB/T20234.3-2015电动汽车传导充电用连接装置 第3部分:直流充电接口
DL/T 645-2007多功能电能表通信协议
Q/GDW 1233-2014电动汽车非车载充电机 通用要求
Q/GDW 1591-2014电动汽车非车载充电机检验技术规范
Q/GDW 1234.1-2014电动汽车充电接口规范 第1部分:通用要求
Q/GDW 1235-2014电动汽车非车载充电机 通信协议
GB2681-1981电工成套装置中的导线颜色
GB/T 2423.1-2008电工电子产品环境试验 第2部分:试验方法 试验A:低温
GB/T 2423.2-2008电工电子产品环境试验 第2部分:试验方法 试验B:高温
GB/T 2423.4-2008电工电子产品环境试验 第2部分:试验方法 试验Db:交变湿热(12h+12h循环)
GB/T 2423.17-2008电工电子产品环境试验 第2部分:试验方法 试验Ka:盐雾
GB/T 2423.55-2006电工电子产品环境试验 第2部分:环境测试实验Eh:锤击试验
GB 4028-2008外壳防护等级(IP代码)
GB/T 4797.5-2008电工电子产品自然环境条件降水和风
GB/T 13384-2008机电产品包装通用技术条件
GB/T 13422-2013半导体电力变流器 电气试验方法
GB 17625.1-2012电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16 A)
GB/Z 17625.6-2003电磁兼容 限值 对额定电流大于16 A的设备在低压供电系统中产生的谐波电流的限制
GB/T 17626.2-2006电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.3-2006电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 17626.4-2008电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2008电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
GB/T 17626.11-2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验
GB/T 18487.2-2017电动汽车传导充电系统 第2部分:非车载传导供电设备电磁兼容要求
GB/T 29317-2012电动汽车充换电设施术语
GB/T 18487.1-2015电动车辆传导充电系统 *1部分:一般要求
GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议
GB/T 29318-2012电动汽车非车载充电机电能计量
GB/T 29316-2012电动汽车充换电设施电能质量技术要求

产品特点 Product overview

采用触摸屏+PLC方式进行控制, 提供相应上位机操作软件控制方式;
内置有BMS电池管理系统仿真功能; 带有BMS电池管理系统接口, 可测试充电机和BMS电池管理系统的通讯控制功能;
外置国标充电机枪座, 充电桩可与负载直接握手通讯, 读取收发相关数据及充电指令;
可编程界面0-20组功率电流任意设置, 执行操作时间小到1ms,可循环999999次;
可以将测晕数据上传到电脑并实现对检测过程数据的过程过程记录存储功能;
用户可根据性能参数、检测要求, 设定调整放电功率、设定放电时间、定时时间到自动关断负载;
模拟各类复杂工作环境, 功率的突加突卸, 检测放电设备的实际带载能力和效率;
急停和温度保护, 超载, 短路, 过温设备自动切断;
具有过温保护功能和温度设定 (0-100
采7寸LCD触摸屏控制、LCD仪表显示;

产品规格 Product specification

TCDZ系列交/直流充电桩测试负载
型号ModelTCDZ-R07-ACTCDZ-R40-ACTCDZ-R1-DCTCDZ-R30-DCTCDZ-R60-DCTCDZ-R120-DCTCDZ-R240-D
放电功率 wattage7 KW40 KW15 KW30 KW60 KW120 KW240 KW
测试电压
Test voltage
单相220 VAC /三相380 VAC0 - 1000 VDC(450 / 500 / 750 / 800 / 1000 VDC客户选配)
步进
Minimum step
0.1 KW1KW0.5 KW1KW1KW2KW2KW
显示Display电压、电流、功率、时间
电压精度
Voltage precision
0 . 5 %
电流精度
Current precision
0 . 5 %
负载误差Load error3 %
控制方式Control触摸屏+ PC
可程组数
Programmable
30组
仿真功能function具有BMS电池管理系统仿真功能; 带有BMS电池管理系统接口, 可测试充电机和BMS电池管理系统的
通讯控制功能
输入Input国标充电枪座
供电电压Power单相 220 VAC/ 50 HZ
工作方式Working可连续工作
保护Protection过温保护、过温报警、过流保护、短路保护、
通讯接口InterfaceRS 232 C / RS 485
绝缘等级InsulationF级
防护等级ProtectIP 30 (室内)
冷却方式Cooling强制风冷
噪音Noise距离1米, 小于65 d B
运行环境
Environment
0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH
重量Weight ( Kg)40100120180200300400
体积W×H×D( mm)430×450×540480×800×750480×800×750700×1000×900700×1200×900950×1500×9001200×1600×900
备注电压等级、功率大小可根据客户要求订制,欧美标准、国标等订购前用户需说明
