TPA- RLC交流可编程负载

产品概述 Product overview

TPA- RLC系列交流可编程负载可以模拟各种阻性R、容性L、 感性C交流负载， 模拟逆变器各类工作环境， 可以检测逆变器实际输出功率与带载能力， 可以检测调试光伏逆变器的谐振点， 功率输入采用分段式组合控制， 可以任意组合各种功率输入，RLC可编程交流负载主要用于逆变器、 UPS、发电机组等交流电源检测的场合。

产品特点 Product overview

◇具有面板操作与远程控制两种方式， 提供相应上位机操作软件；

◇ 阻性， 感性， 容性负载功率可自由组合， 阻性1W~额定功率可调，感性1W~额定功率可调， 容性1W~额定功率可调，满足三相电压不平衡条件下准确调节交流谐振点， 可准确模拟交流谐振发生及满足逆变器调试检测需要；

◇可测量多种数据， 满足逆变器测试需要， 有阻性电流， 感性电流， 容性电流， 电压， 电流， 频率， 功率， 视在功率， 无功功率， 电压总谐波， 电流总谐波， 功率因素， 电压波形， 可以将测益数据上传到PC机上并实现对检测过程数据的过程过程记录存储功能；

◇谐振测试： 设置感性功耗＝容性功耗， 谐振时理论上感性容性无功功率相互抵消， 无功功率=0;

◇ 功率因素0.3-1可调； 增加功率因数导航器， 用户只需将想要的功率或电流及功率因数数字输入即可组成LC对 应的值；

◇新型功耗组件， 功率密度高， 无红热现象， 阻性负载采用合金电阻元件， 测试过程不会由于阳性负载元件发热引起阻抗值的热漂移； 感性负载采用台湾及日本进口优质高硅硅钢片、 美国及日本高温绝缘、 阻燃和耐潮湿等多性能绝缘材料； 容性负载采用抗高电压、 大电流冲击， 损耗小、 电性能优良的CBB电容；

◇ 具有过温保护功能能；

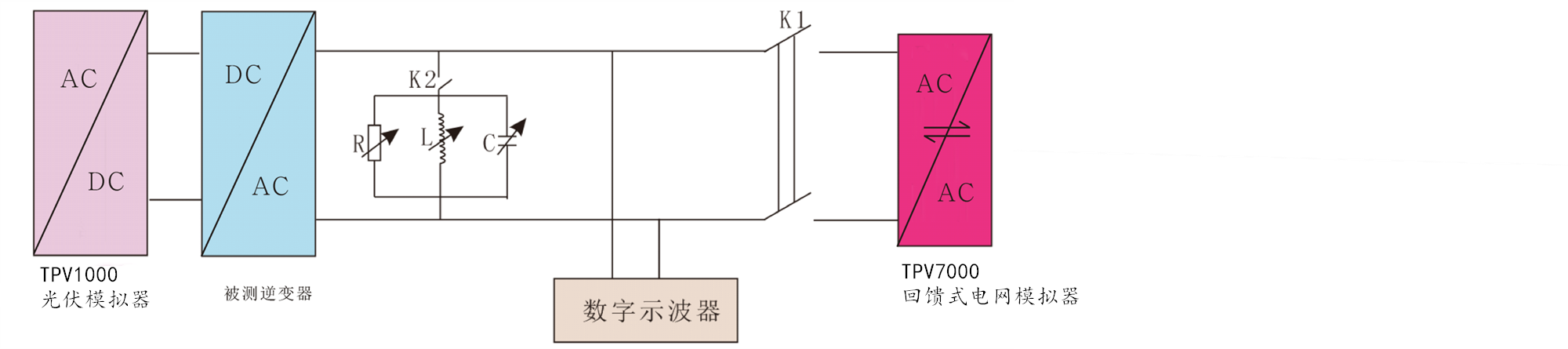

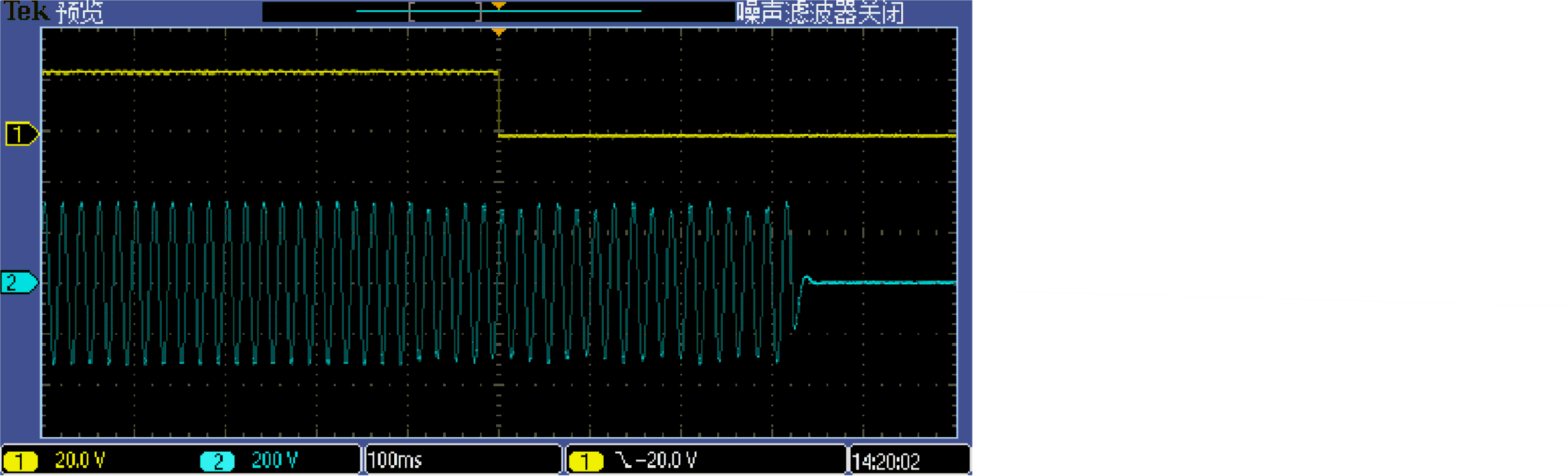

◇满足并网逆变器认证标准CGC/GF004:2011(CNCA/CTS0004:2009A)、IEC62116-2008、VDE0126-1-1及IEEE1547标准的防孤岛效应保护试验测试要求；

◇应用于并网逆变器出厂检验、 生产调试、 科研开发、 实验室电气特性试验、 权威机构鉴定检测等领域； 使用单位对并网逆变器的产品验收及日常维护检测， 全面科学检测各种逆变器供电能力， 并提供检测报告；

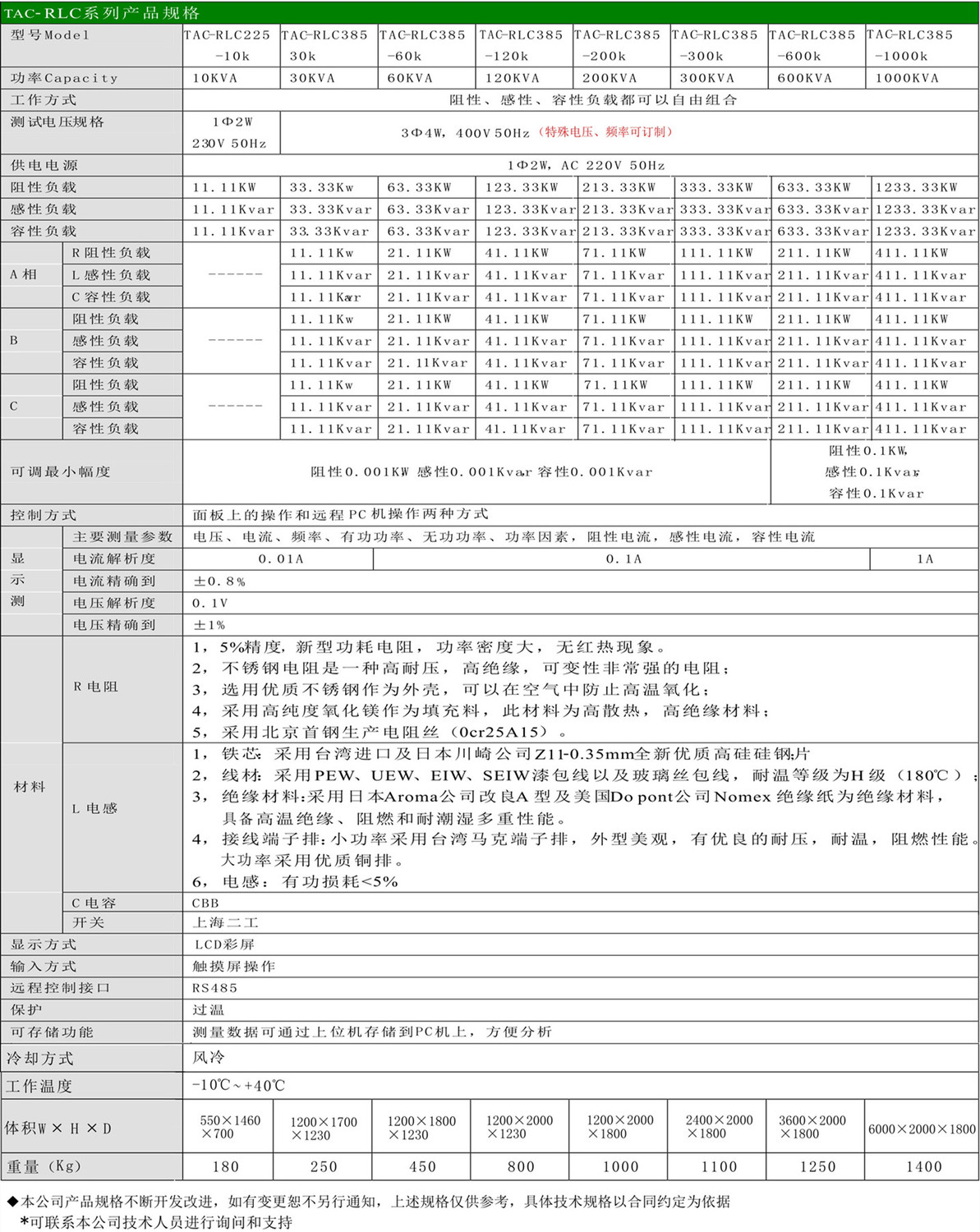

本公司产品规格不断开发改进，如有变更恕不另行通知，上述规格仅供参考，以上是部分产品规格，更多规格可定制，具体技术规格以合同约定为依据，可联系本公司人员进行询问和支持
