回馈式交流电子负载

型号: BPAC1000
品牌: 拓沃得
产品特点: BPAC1000系列回馈式交流负载采用单/三相PFC回馈式设计,纯数字化PWM整流技术,功率因数高,对电网污染小,输出精度高,动态响应速度快,能量100%回馈电网,省电节能;广泛应用于工厂、科研机构,实验室、高校等机构作为发电机组、变频器、UPS/EPS、交流电源、AC转换器等交流系统产品的老化、测试、性能检测;DC-AC、AC-AC电源转换器测试
产地: 中国大陆
产品详情

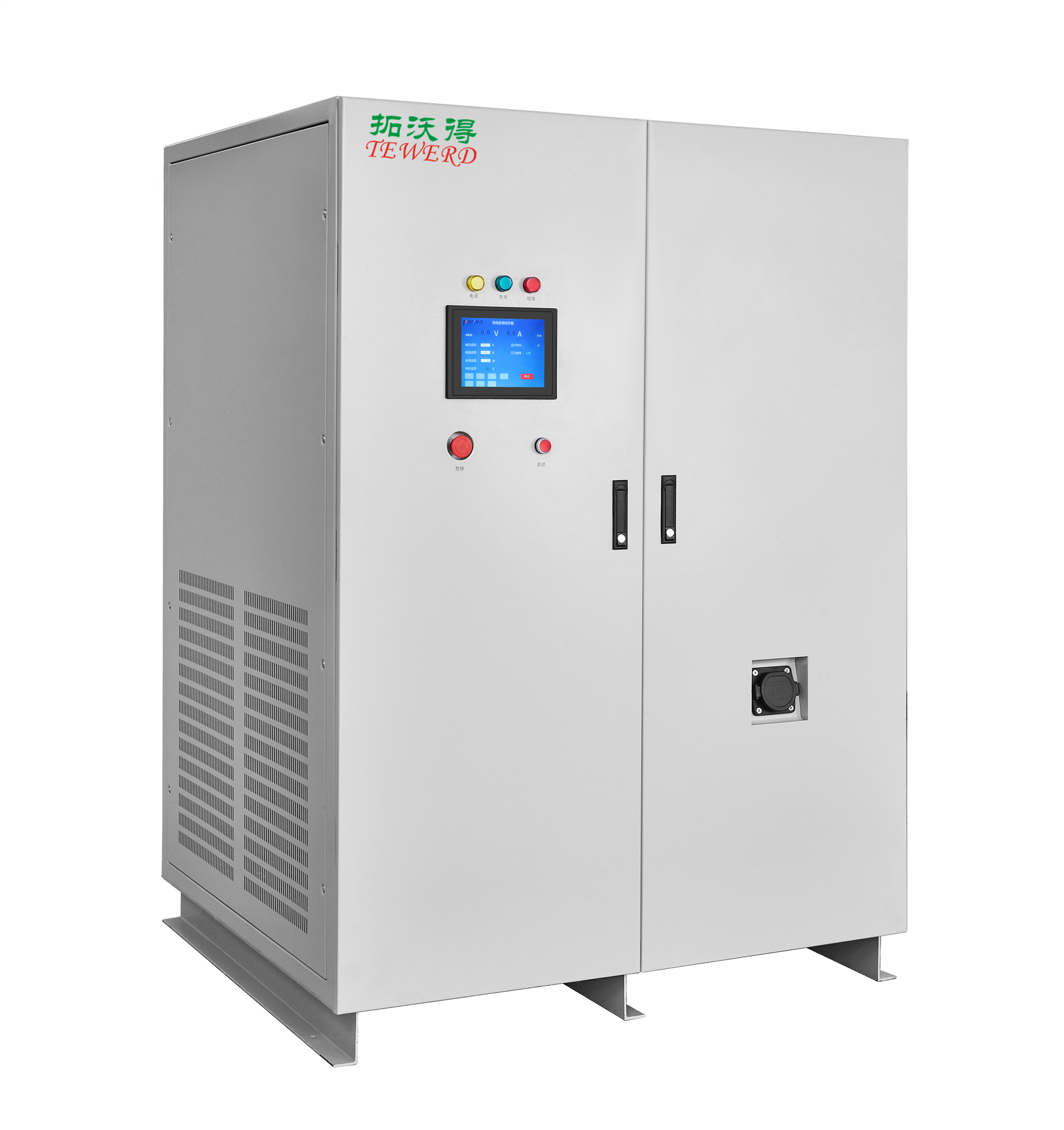

回馈式交流电子负载

产品概述

BPAC1000系列回馈式交流负载采用单/三相PFC回馈式设计,纯数字化PWM整流技术,功率因数高,对电网污染小,输出精度高,动态响应速度快,能量100%回馈电网,省电节能;广泛应用于工厂、科研机构,实验室、高校等机构作为发电机组、变频器、UPS/EPS、交流电源、AC转换器等交流系统产品的老化、测试、性能检测;DC-AC、AC-AC电源转换器测试。

【产品特点】

◇单/三相P.F.C回馈设计,电气完全隔离;
◇能量回馈,馈网电流污染小,输入功率因数高:>0.99,额定工作时谐波<3%;
◇智能监控功能,友好的人机界面,具有本地和远程控制两种方式,配上位机控制软件;可测量多种数据,可以将测量数据上传到PC机上并实现对检测过程数据的过程记录存储功能;
◇负载模式:具有恒阻、恒流、恒功率等功能;
◇三相独立可调,可模拟单相、二相、三相负载;
◇具有2-50次谐波叠加编辑功能;
◇功率因素-1~1(超前、滞后)范围内可设定;
◇可模拟阻性、感性、容性及非线性负载等多种负载特性;
◇高精准度电压、电流、电阻、无功、功率、功率因素设定与测量;
◇具有宽范围电压和频率输入功能;
◇效率≥90%(满载);
◇完整的保护功能:具有缺相、过压、过流、过温、过载、短路、反接等多种保护;
◇报表数据分析功能;

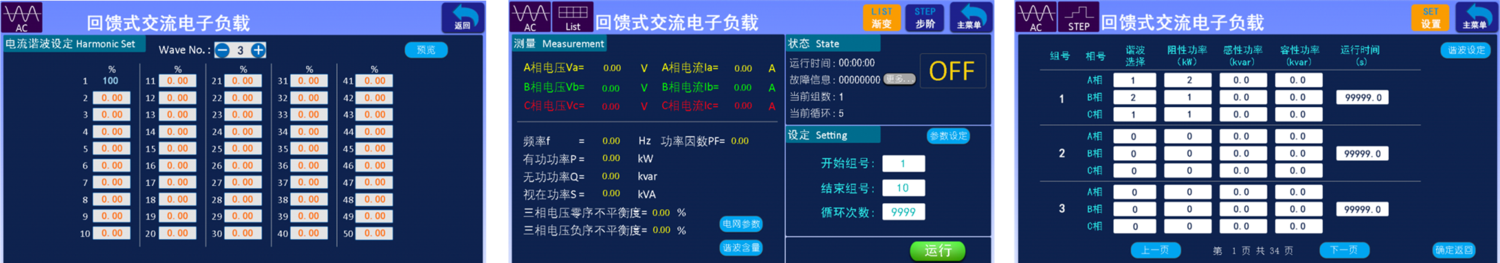

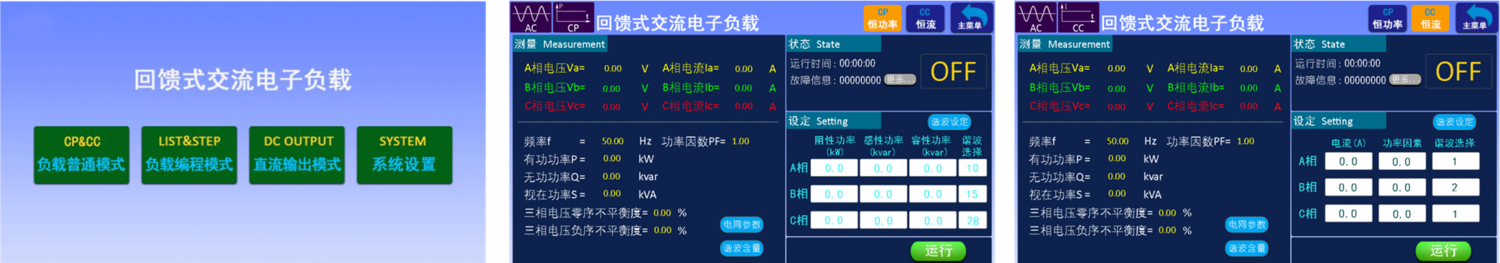

【操作界面】

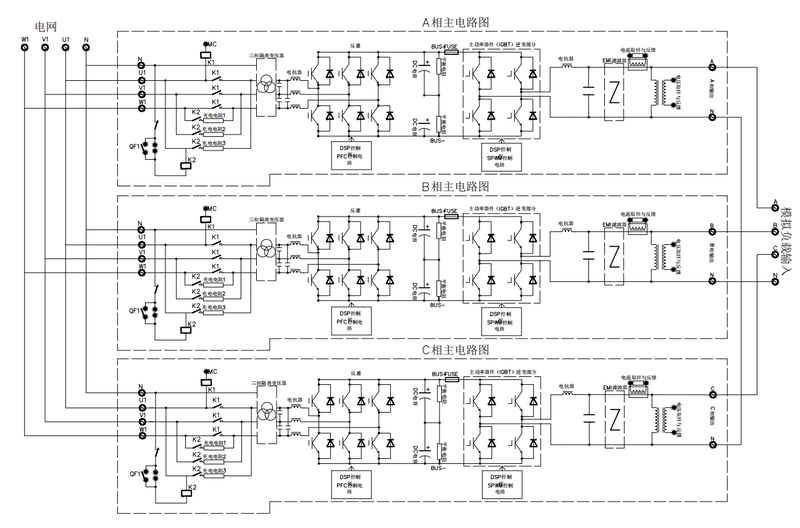

【产品原理】


【产品规格】

容量 Power

1KW-1500KW

交流输入

AC Input

相数 Phase

3φ4W+PE 三相四线(三线)+地线或者1φ2W+PE 单相两线+地线

电压范围 Voltage range

50V-650V

电流范围 Current range

0-3000A

频率 Frequency

43Hz – 67 Hz

功率因素 PFC

-1~1(超前、滞后)

电流谐波 THDI

<3%( 额定功率)

负载特性

load PART

模式Patterns

恒流、恒阻、恒功率

恒功率精度constant power

≤±0.8 % FS

恒流精度constant current

≤±0.6 % FS

恒阻精度 Constant resistance

≤±0.6 % FS

时间精度Time

Setting 0.1 sec+ 0.1 %

谐波编辑 Harmonics Editor

可编辑任意谐波2-50次

电压解析度Voltage Resolution

0.1V

电流解析度Current Resolution

0.01A

保护Protection

缺相、过压、过流、过温、过载、短路、反接

冷却方式 Cooling

强迫风冷

响应速度 Response time

<10ms

工作电源working power supply

380VAC ±15%   50HZ

显示 Display

触摸屏

通讯接口Interface

RS485/LAN

绝缘电阻Insulation

输入对机壳20MΩ 500VDC , 输出对机壳20MΩ 500VDC

耐压 Pressure resistance

输入对机壳1500VAC 1分钟 ,输入对输出 1500VAC 1分钟

回馈特性GRID PATTERN

额定输出电压Output Voltage

380V AC

电流总诣波失畸变 T.H.D

<3%

输出频率Frequency

50Hz/60Hz

输出过压保护Over Voltage Protection

>418V AC

输出欠压保护Under Voltage Protection

<342V AC

回馈功率Feedback power

100%满量程功率回馈

其它OTHER

运行环境Environment

0 – 45℃(室外/-20℃ 50℃需定制)   10-90%RH

冷却方式Cooling mode

风冷

噪声Noise

<60dB

防护等级Protection level

IP30

本公司产品规格不断开发改进,如有变更恕不另行通知,上述规格仅供参考,以上是部分产品规格,更多规格可定制,具体技术规格以合同约定为依据,可联系本公司人员进行询问和支持
