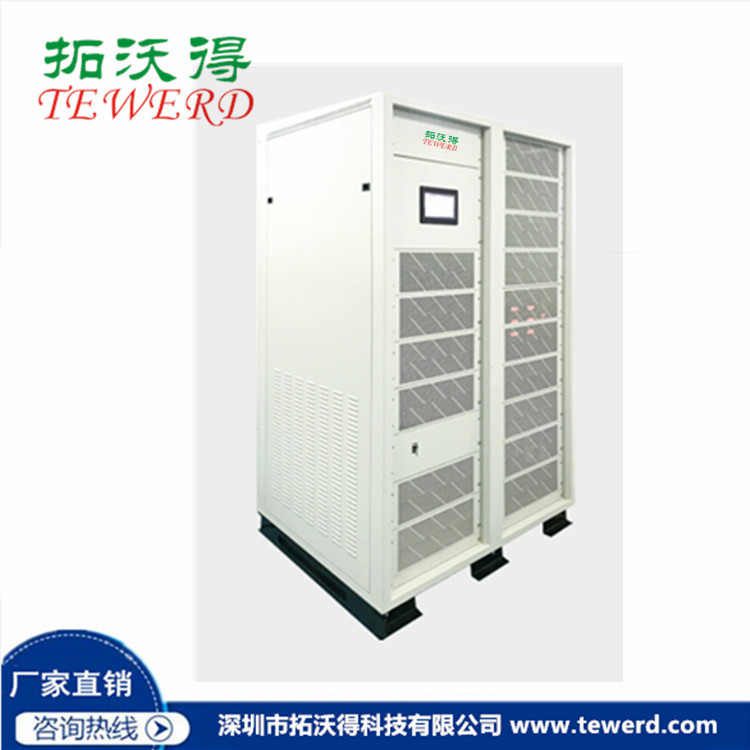

微电网10KW可调交流三相纯阻性负载箱

发表时间:2021-02-20 19:09作者:微电网10KW可调交流三相纯阻性负载箱

产品概述 Product overview


ACL-R系列单/三相交流负载内置新型合金电阻丝材料,采用耗能方式工作,散热采用强制风冷方式,风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点;可以模拟各种功率负荷,应用于各类开关电源、发电机组、逆变器等产品的日常维护测试、出厂检验测试和产品老化。


产品概述 Product features

控制方式:按钮控制或开关切换;
◇采用不锈钢合金电阻制造,测试过程不会由于阻性负载元件发热引起阻抗值的热漂移;
◇用户可根据性能参数、检测要求,设定调整放电功率、设定放电时间、定时时间到自动关断负载;
◇检测各种发电设备以及放电设备的工作效率、满负载运行满量程输出功率及带载能力;
◇模拟各类复杂工作环境,功率的突加突卸,检测放电设备的实际带载能力和效率;
◇急停和温度保护,超载,短路,过温设备自动切断;
◇具有过温保护功能和温度设定(0~100°)以及温度监测功能;

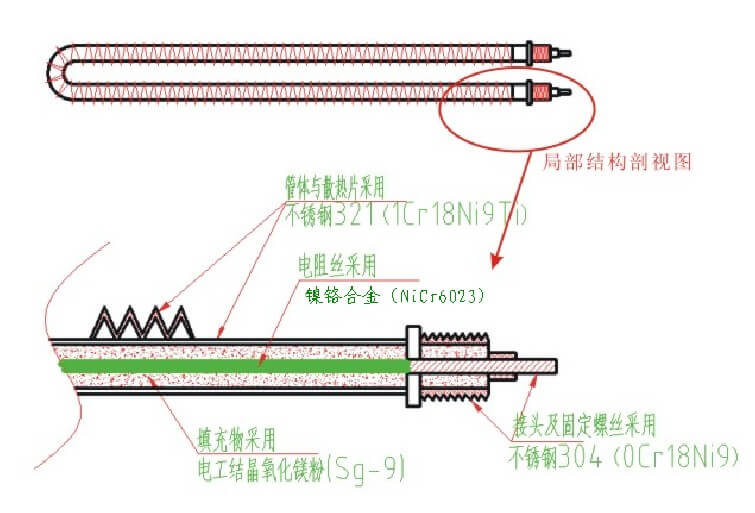

◇合金电阻丝材料介绍:
(1)合金电阻丝材料选用耐高温(工作温度不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金   (NiCr6023) 。
(2)功耗电阻各组成部分的材质都有严格规定,管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材   料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制,可保证批星生产的合金电阻具有高度一致的性能。
(3)散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质, 散热片绕制间隔小千或等于3mm土2。
(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联,可保证耐压值达到40kV。
(5)合金电阻在正常工作状态下散热片平均温度≤300℃,不超过320℃,距离电阻至高温度1300℃有近5倍的裕度,这样就保证合金电阻可以上时间连续工作。
(6)在功率电阻达到300°—400°时,温漂仍≤±2%,从而保证了高温状态下,负载阻值不会有大的波动变化,无论在何种温度下都能加载稳定的功率值。
(7)无论冷态、热态下,负载误差≤±3%。

产品规格 Product specification

ACL-R系列单相交流负载(三相规格下翻)
型号ModelACL-R05ACL-R10ACL-R20ACL-R50ACL-R100ACL-R300ACL-R500
放电功率 wattage5KW10KW30KW50KW100KW300KW500KW
负载性质精密电阻
测试电压Test voltage220VAC单相两线制(特殊电压可订制
频率Frequency50 HZ/ 60 HZ, 400 HZ(特殊频率可订制
步进Minimum step0.1KW0.1 KW1KW1KW1KW2KW5KW
显示Display电压、电流、功率、温度
电压解析度 Voltage Resolution0.1V
电压精度Voltage precision0.5%
电流解析度 Current Resolution0.1A
电流精度Current precision0.5%
负载误差Load error3%
控制方式Control手动(按钮或者断路器)
供电电压Power单相 220VAC/50HZ
工作方式Working可连续工作
保护Protection过温保护、过温报警、过流保护、短路保护、
绝缘等级InsulationF级
防护等级ProtectIP30 (室内)
冷却方式Cooling强制风冷
噪音Noise距离1米, 小于65dB
运行环境Environment0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH
重量Weight ( Kg)30501001302506001000
体积W×H×D( mm)480×178×600480×800×750480×850×800600×900×1000600×900×13001000×1800×9001600×2000×120
续上
ACL-R-S系列三相交流负载
型号ModelACL-R06SACL-R10SACL-R20SACL-R50SACL-R100SACL-R300SACL-R500S
放电功率 wattage6KW10KW30KW50KW100KW300KW500KW
负载性质精密电阻
测试电压Test voltage380 VAC 三相四线制( 特殊电压可订制)*可测单相220 VAC
频率Frequency50 HZ/ 60 HZ, 400 HZ(特殊频率可订制
步进Minimum step0.1KW0.1 KW1KW1KW1KW2KW5KW
显示Display电压、电流、功率、温度
电压解析度 Voltage Resolution0.1V
电压精度Voltage precision0.5%
电流解析度 Current Resolution0.1A
电流精度Current precision0.5%
负载误差Load error3%
控制方式Control手动(按钮或者断路器)
供电电压Power单相 220VAC/50HZ
工作方式Working可连续工作
保护Protection过温保护、过温报警、过流保护、短路保护、
绝缘等级InsulationF级
防护等级ProtectIP30 (室内)
冷却方式Cooling强制风冷
噪音Noise距离1米, 小于65dB
运行环境Environment0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH
重量Weight ( Kg)50801502003008001200
体积W×H×D( mm)480×800×750480×850×800600×900×1000600×900×13001000×1600×12001600×2000×1201800×2000×1600
