防孤岛测试负载

型号: TAC-RLC
品牌: 拓沃得
产品特点: TPA- RLC系列交流可编程负载可以模拟各种阻性R、容性L、 感性C交流负载, 模拟逆变器各类工作环境, 可以检测逆变器实际输出功率与带载能力, 可以检测调试光伏逆变器的谐振点, 功率输入采用分段式组合控制, 可以任意组合各种功率输入,RLC可编程交流负载主要用于逆变器、 UPS、发电机组等交流电源检测的场合
产品详情

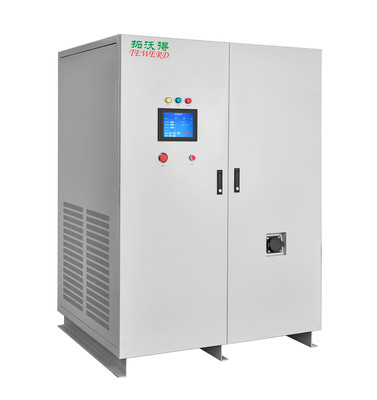

TAC-RLC防孤岛测试负载

产品概述 Product overview

TPA- RLC系列交流可编程负载可以模拟各种阻性R、容性L、 感性C交流负载, 模拟逆变器各类工作环境, 可以检测逆变器实际输出功率与带载能力, 可以检测调试光伏逆变器的谐振点, 功率输入采用分段式组合控制, 可以任意组合各种功率输入,RLC可编程交流负载主要用于逆变器、 UPS、发电机组等交流电源检测的场合。


产品特点 Product overview

◇具有面板操作与远程控制两种方式, 提供相应上位机操作软件;

◇ 阻性, 感性, 容性负载功率可自由组合, 阻性1W~额定功率可调,感性1W~额定功率可调, 容性1W~额定功率可调,满足三相电压不平衡条件下准确调节交流谐振点, 可准确模拟交流谐振发生及满足逆变器调试检测需要;

◇可测量多种数据, 满足逆变器测试需要, 有阻性电流, 感性电流, 容性电流, 电压, 电流, 频率, 功率, 视在功率, 无功功率, 电压总谐波, 电流总谐波, 功率因素, 电压波形, 可以将测益数据上传到PC机上并实现对检测过程数据的过程过程记录存储功能;

◇谐振测试: 设置感性功耗=容性功耗, 谐振时理论上感性容性无功功率相互抵消, 无功功率=0;

◇ 功率因素0.3-1可调; 增加功率因数导航器, 用户只需将想要的功率或电流及功率因数数字输入即可组成LC对 应的值;

◇新型功耗组件, 功率密度高, 无红热现象, 阻性负载采用合金电阻元件, 测试过程不会由于阳性负载元件发热引起阻抗值的热漂移; 感性负载采用台湾及日本进口优质高硅硅钢片、 美国及日本高温绝缘、 阻燃和耐潮湿等多性能绝缘材料; 容性负载采用抗高电压、 大电流冲击, 损耗小、 电性能优良的CBB电容;

◇ 具有过温保护功能能;

◇满足并网逆变器认证标准CGC/GF004:2011(CNCA/CTS0004:2009A)、IEC62116-2008、VDE0126-1-1及IEEE1547标准的防孤岛效应保护试验测试要求;

◇应用于并网逆变器出厂检验、 生产调试、 科研开发、 实验室电气特性试验、 权威机构鉴定检测等领域; 使用单位对并网逆变器的产品验收及日常维护检测, 全面科学检测各种逆变器供电能力, 并提供检测报告;

◇采用800*480像素LCD彩色显示;

防孤岛测试示意图:

防孤岛测试波形图:



本公司产品规格不断开发改进,如有变更恕不另行通知,上述规格仅供参考,以上是部分产品规格,更多规格可定制,具体技术规格以合同约定为依据,可联系本公司人员进行询问和支持
