回馈式电网模拟器

TPV7000系列单/三相回馈型电网模拟器采用纯数字化PWM整流技术、SPWM高频脉宽调制方式，先进的直接数字频率合成器（DDS)波形产生技术，具有全反灌功能，可将输入交流源能量全回馈至电网；输入功率因数高，对电网污染小，输出波形品质高，动态响应速度快，可模拟电网的电压扰动、频率扰动及三相不平衡;应用于新能源行业如储能逆变器、光伏逆变器、充电桩等产品并网性能测试。

• ◇提供嵌入式智能化PC机监控系统；

• ◇输出频率45.000-99.999Hz，具有0.001 Hz/10ms可变，可轻易准确做过欠频实验，防孤岛实验；LIST,STEP两大模式，可执行30组不同电压、频率、时间的设定， 并可连续作循环测试。运行时间可以设定10ms,可用于模拟电网测试，实现电压、频率渐变，步阶功能，具有主动式PFC，轻易完成低电压和零电压穿越试验；

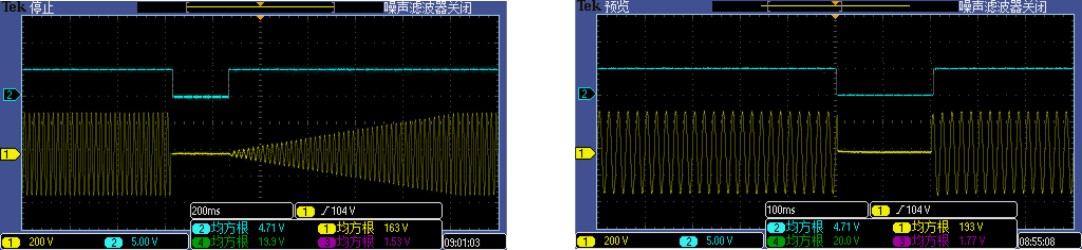

                 低电压穿越波形-1                                                                                      低电压穿越波形-2

• ◇三相电压独立可调，每相电压0-320V,三相相位角0-359℃可调；可编辑1-49次任意谐波,内置实验室常见谐波;

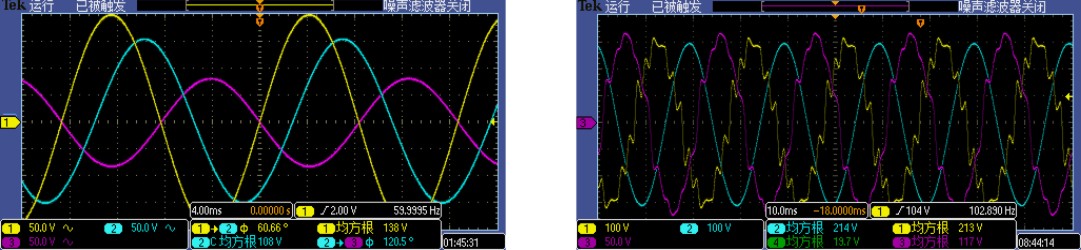

          三相独立可调   相位角可调波形                                                                             1-49次谐波可编辑波形

• ◇可做过/欠压，过/欠频实验；在可编程面板设定好需要的变化电压或者频率，运行后，电压或者频率的每一次变化都会触发一次电平，在做此实验时，非常的准确方便；

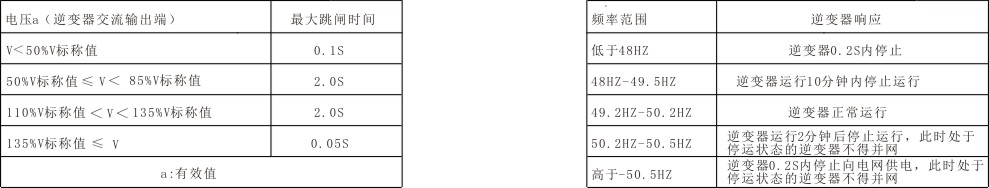

  根据CGC/GF004要求，逆变器的工作状态应该满足下表的要求 ：

•

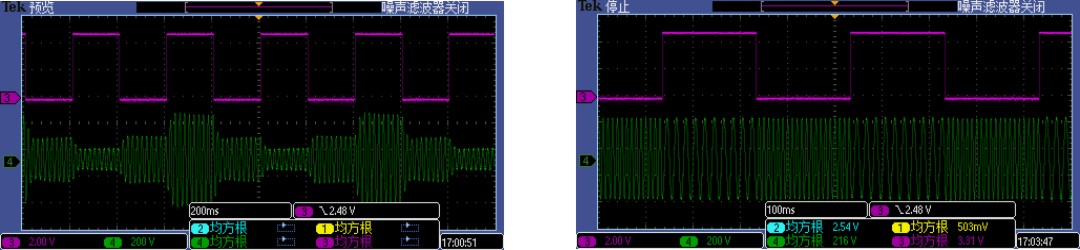

         电压变化图 -1                                                                                                         电源变化图-2

• ◇测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；

• ◇提供均方根电压，均方根电流，有功功率，频率，功率因素，峰值电流等读值；

• ◇对百分百除载加载，反应时间在2ms以内，超载能力强，瞬间电流能承受额定电流的3倍；

• ◇外置零电压穿越同步触发信号干接点，方便用户测试；

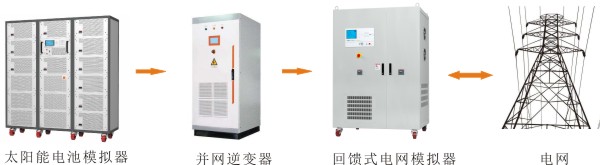

• ◇具有直流和交流输出两部分，其中直流电压不可调,为固定的300V（单相输入）和500V（三相输入）两种（选配），可用于光伏逆变器的生产测试（工作示意图如下）；

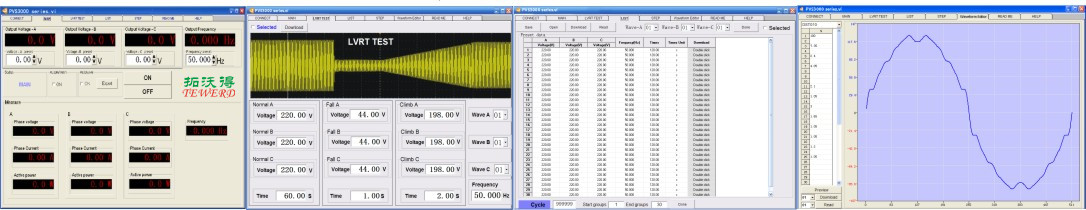

   　        普通模式界面                                        低电压穿越快捷界面                     LIST模式界面                                    波形编辑界面
