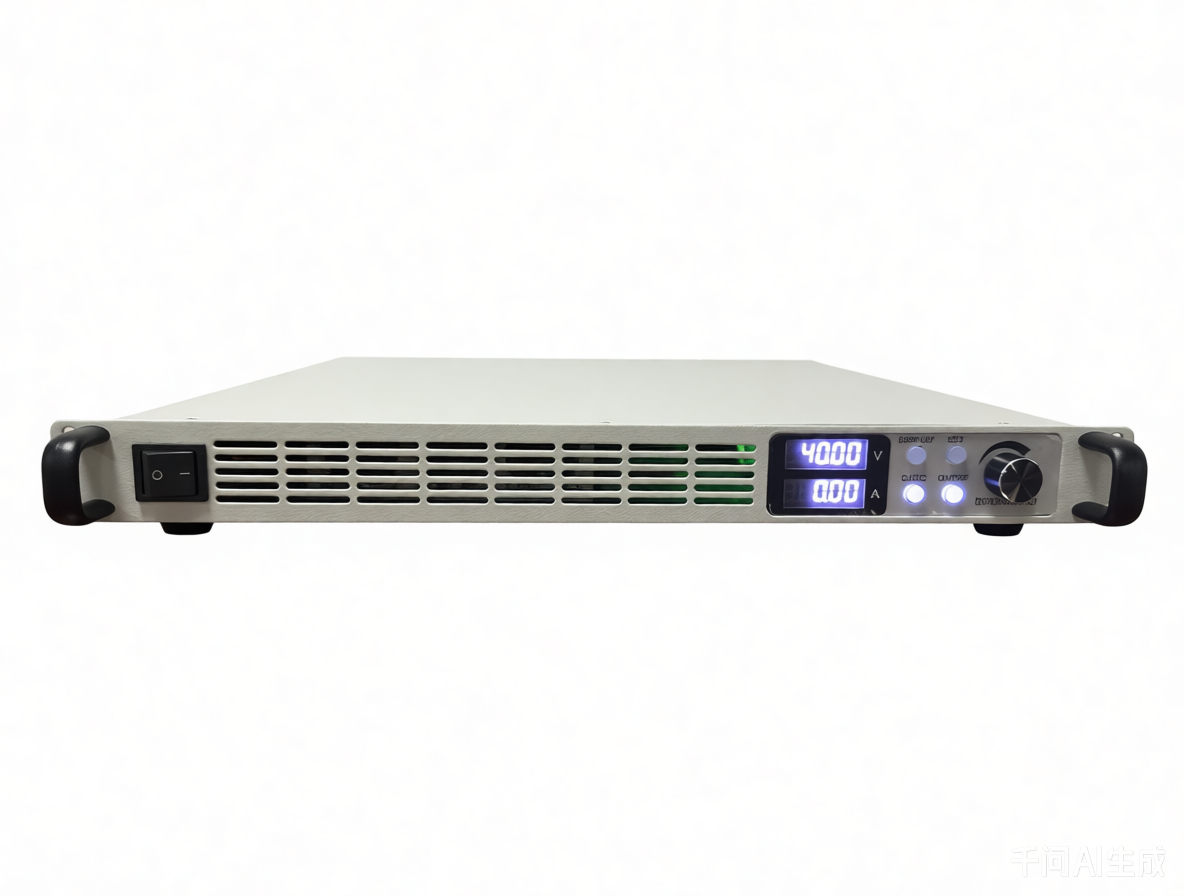

直流电源

型号：	TDC1000
品牌：	拓沃得
产品特点：	TDC1000系列直流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%; 与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重晕轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳定性尤其明显；产品主要应用于电子电力生产、蓄电池行业、 PCB板制造行业

产品详情

产品概述 Product overview

TDC1000系列直流电源是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快，且效率高达93%; 与传统的可控硅电源相比较，高频开关式直流电源具有体积小，重晕轻，纹波小，功率因数高、稳定性好等优点，特别是高电压输出稳定性尤其明显；产品主要应用于电子电力生产、蓄电池行业、 PCB板制造行业及通讯、 PLC供电、机电老化试验、研究单位、实验室对高精度直流电源的需求。用千替代进口中大功率直流电源产品。

产品特点 Product features

◇功率：600W-2000KW功率可选；

◇输出电压、电流、功率可以从零到全范围可设定；

◇恒定电压、恒定电流、恒定功率之使用，可自动交叉变换，维持控制与保护兼顾特性；

◇LED显示，5位数字电压、电流显示；

◇并机功能：外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，最多支持200台同型号产品并机；

◇通讯接口： RS232、RS485、GPIB多种通讯接口可选，MODBUS-RTU标准通讯协议，标配0-5V模拟量信号接口；

◇稳压精度高、纹波电压低；

◇具有过压、过流、过温、短路保护功能；

◇输入输出隔离。

产品应用 Product application

◇LED、节能灯等灯具测试及老化

◇开关电源、电源适配器

◇光伏、逆变器测试老化

◇航空航天、国防军工

◇电动车电机、控制器、直流马达测试及老化

◇电容器、电阻、继电器、晶体管、传感器等电子器件

◇电解、电镀、腐蚀铝箔加工等液晶屏、触摸屏等显示器

◇半导体测试装置

◇DC/DC，DC/AC 测试

◇开关/连接器测试

◇MOCVD 电源

◇被动元件测试

◇电镀、溅镀、表面涂层

◇化学处理

◇水处理

◇热处理

◇电池充放电测试

◇汽车、电动车电装品测试

◇LED 测试电源

◇照明设备测试

◇电信及IT产业

◇自动化测试系统(ATE)

◇工厂自动化

◇质量检验

◇产线电源

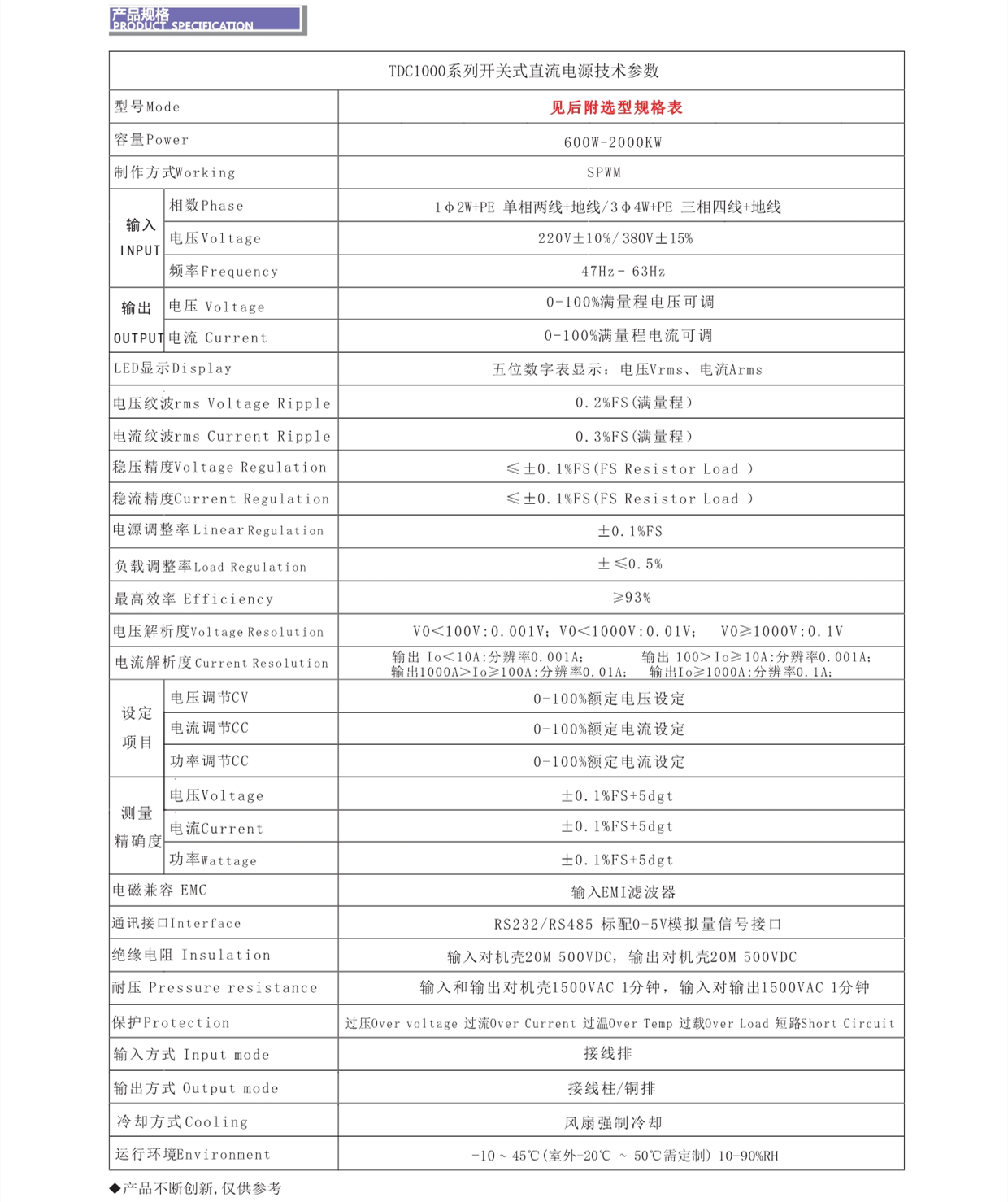

产品规格 Product specification

TDC1000系列开关式直流电源
型号Mode		见后附选型规格表
容量Power		600 W- 2000 KW
制作方式Working		SPWM
输入INPUT	相数Phase	1φ2W+PE 单相两线+地线或者3φ4W+PE 三相四线+地线
	电压Voltage	220 V±10 % 或者 380V±15%
	频率Frequency	47 Hz - 63 Hz
输出OUTPUT	电压 Voltage	0 - 100 %满量程电压可设定
	电流 Current	0 - 100 %满量程电流可设定
	功率 Wattage	0 - 100 %满量程功率可设定
LED显示Display		电压Vrms、电流Arms、功率Wattage
电压纹波rms Voltage Ripple		0 . 2 % FS(满量程）
电流纹波rms Current Ripple		0 . 3 % FS(满量程）
稳压精度Voltage Regulation		≤±0 . 1 % FS( FS Resistor Load ）
稳流精度Current Regulation		≤±0 . 1 % FS( FS Resistor Load ）
电源调整率 Linear Regulation		±0 . 1 % FS
负载调整率Load Regulation		± ≤0 . 5 %
最高效率 Efficiency		≥93 %
电压解析度Voltage Resolution		输出 Vo＜ 10 V:分辨率0 . 0001V；输出 100＞Vo≥ 10V:分辨率0 . 001 V；输出1000 V＞Vo≥100 V:分辨率0 .0 1 V；输出Vo≥1000 V:分辨率0.1V；
电流解析度Current Resolution		输出 Io＜ 10 A:分辨率0 . 0001 A；输出 100＞ Io≥ 10 A:分辨率0 . 001 A；输出1000 A＞Io≥100 A:分辨率0 .0 1 A；输出Io≥1000 A:分辨率0.1 A；
设定项目	电压调节CV	0 - 100 %额定电压可调
	电流调节CC	0 - 100 %额定电流可调
	功率调节CP	0 - 100 %额定功率可调
测量精确度	电压Voltage	±0 . 1 % FS+ 5 dgt
	电流Current	±0 . 1 % FS+ 5 dgt
	功率 Wattage	±0 . 1 % FS+ 5 dgt
电磁兼容 EMC		输入EMI滤波器
绝缘电阻 Insulation		输入对机壳20 M 500 VDC，输出对机壳20 M 500 VDC
耐压 Pressure resistance		输入对机壳1500 VAC 1分钟，输入对输出1500 VAC 1分钟
保护Protection		过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit
输入方式 Input mode		接线排
输出方式 Output mode		接线柱/铜排
冷却方式Cooling		风扇强制冷却
运行环境Environment		0 - 40℃(室外-20℃ - 50℃需定制) 20-90%RH

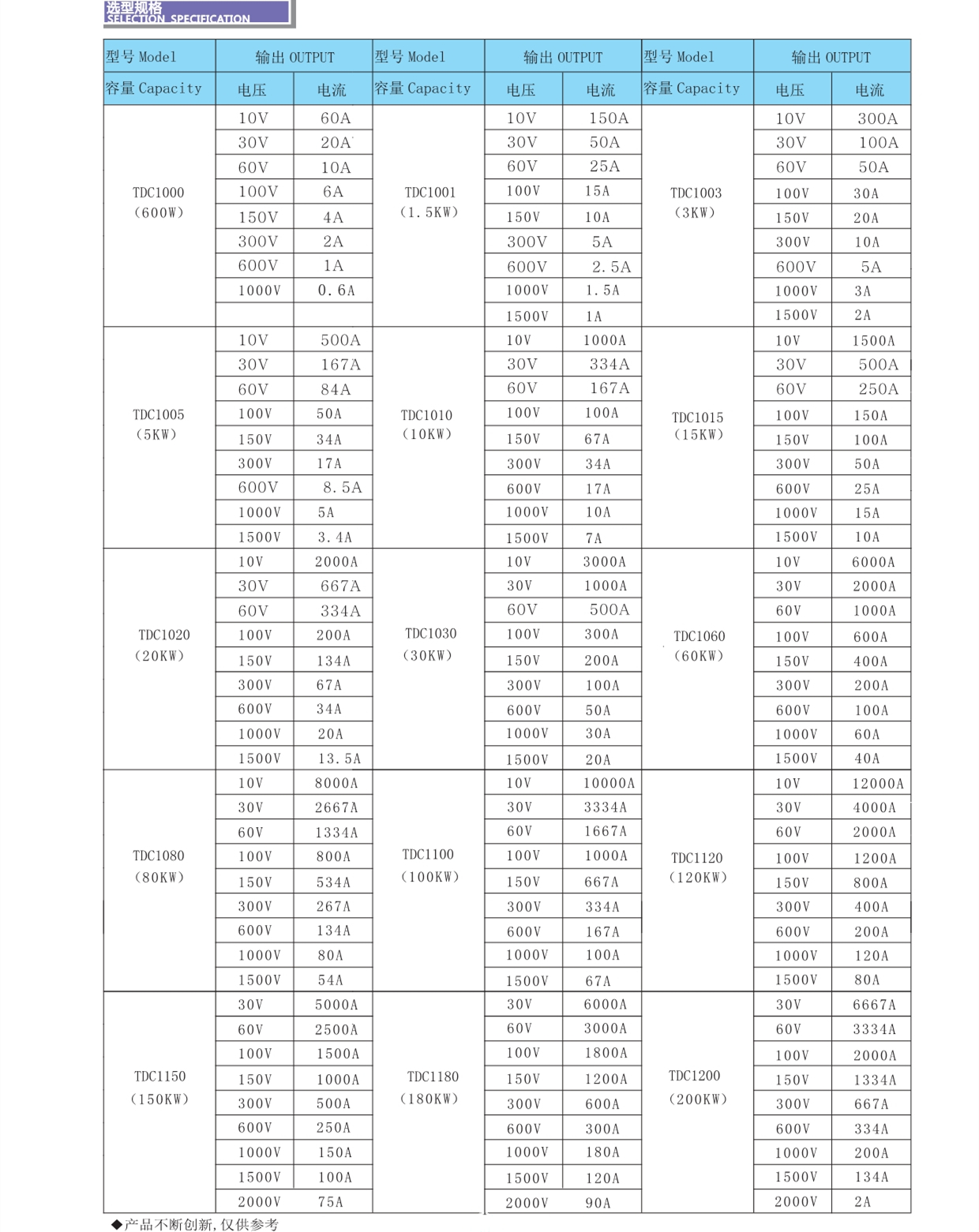

选型规格表

型号 Model	输出 OUTPUT	型号 Model	输出 OUTPUT	型号 Model	输出 OUTPUT	输出 OUTPUT	型号 Model	输出 OUTPUT	输出 OUTPUT	型号 Model	输出 OUTPUT
容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量 Capacity	电压	电流
TDC 1000 （600 W）	10 V	60 A	TDC1002 （1 . 5 KW）	10 V	150 A	TDC1003 （3 KW）	10 V	300 A	TDC1005 （5 KW）	10 V	500 A
	30 V	20 A		30 V	50 A		30 V	100 A		30 V	167 A
	60 V	10 A		60 V	25 A		60 V	50 A		60 V	84 A
	100 V	6 A		100 V	15 A		100 V	30 A		100 V	50 A
	150 V	4 A		150 V	10 A		150 V	20 A		150 V	34 A
	300 V	2 A		300 V	5 A		300 V	10 A		300 V	17 A
	600 V	1 A		600 V	2 . 5 A		600 V	5 A		600 V	8 . 5 A
	1000 V	0 . 6 A		1000 V	1 . 5 A		1000 V	3 A		1000 V	5 A
				1500 V	1 A		1500 V	2 A		1500 V	3 . 4 A
TDC 1010 （10 KW）	10 V	1000 A	TDC1015 （15 KW）	10 V	1500 A	TDC1020 （20 KW）	10 V	2000 A	TDC1030 （30 KW）	10 V	3000 A
	30 V	334 A		30 V	500 A		30 V	667 A		30 V	1000 A
	60 V	167 A		60 V	250 A		60 V	334 A		60 V	500 A
	100 V	100 A		100 V	150 A		100 V	200 A		100 V	300 A
	150 V	67 A		150 V	100 A		150 V	134 A		150 V	200 A
	300 V	34 A		300 V	50 A		300 V	67 A		300 V	100 A
	600 V	17 A		600 V	25 A		600 V	34 A		600 V	50 A
	1000 V	10 A		1000 V	15 A		1000 V	20 A		1000 V	30 A
	1500 V	7 A		1500 V	10 A		1500 V	13 . 5 A		1500 V	20 A
TDC1080 （80 KW）	10 V	8000 A	TDC1100 （100 KW）	10 V	10000 A	TDC1120 （120 KW）	10 V	12000 A	TDC1120 （120 KW）	10 V	12000 A
	30 V	2667 A		30 V	3334 A		30 V	4000 A		30 V	4000 A
	60 V	1334 A		60 V	1667 A		60 V	2000 A		60 V	2000 A
	100 V	800 A		100 V	1000 A		100 V	1200 A		100 V	1200 A
	150 V	534 A		150 V	667 A		150 V	800 A		150 V	800 A
	300 V	267 A		300 V	334 A		300 V	400 A		300 V	400 A
	600 V	134 A		600 V	167 A		600 V	200 A		600 V	200 A
	1000 V	80 A		1000 V	100 A		1000 V	120 A		1000 V	120 A
	1500 V	54 A		1500 V	67 A		1500 V	80 A		1500 V	80 A
TDC1150 （150 KW）	30 V	5000 A	TDC1180 （180 KW）	30 V	6000 A	TDC1200 （200 KW）	30 V	6667 A	TDC1240 （240 KW）	100 V	2400 A
	60 V	2500 A		60 V	3000 A		60 V	3334 A		150 V	1600 A
	100 V	1500 A		100 V	1800 A		100 V	2000 A		300 V	800 A
	150 V	1000 A		150 V	1200 A		150 V	1334 A		600 V	400 A
	300 V	500 A		300 V	600 A		300 V	667 A		800 V	300 A
	600 V	250 A		600 V	300 A		600 V	334 A		1000 V	240 A
	1000 V	150 A		1000 V	180 A		1000 V	200 A		1200 V	200 A
	1500 V	100 A		1500 V	120 A		1500 V	134 A		1500 V	160 A
	2000 V	75 A		2000 V	90A		2000V	20A		2000 V	120 A
TDC1300 （300 KW）	100 V	3000 A	TDC1400 （400 KW）	100 V	4000 A	TDC1500 （500 KW）	100 V	5000 A	TDC1600 （600 KW）	100 V	6000 A
	150 V	2000 A		150 V	2667 A		150 V	3334 A		150 V	4000 A
	300 V	1000 A		300 V	1334 A		300 V	1667 A		300 V	2000 A
	600 V	500 A		600 V	667 A		600 V	834 A		600 V	1000 A
	800 V	375 A		800 V	500 A		800 V	625 A		800 V	750 A
	1000 V	300 A		1000 V	400 A		1000 V	500 A		1000 V	600 A
	1200 V	250 A		1200 V	334 A		1200 V	417 A		1200 V	500 A
	1500 V	200 A		1500 V	267 A		1500 V	334 A		1500 V	400 A
	2000 V	150 A		2000 V	200 A		2000 V	250 A		2000 V	300 A
TDC1800 （800 KW）	300 V	2667 A	TDC11000 （1000 KW）	300 V	3334 A	TDC11200 （1200 KW）	300 V	4000 A	TDC11500 （1500 KW）	300 V	5000 A
	600 V	1334 A		600 V	1667 A		600 V	2000 A		600 V	2500 A
	800 V	1000 A		800 V	1250 A		800 V	1500 A		800 V	1875 A
	1000 V	800 A		1000 V	1000 A		1000 V	1200 A		1000 V	1500 A
	1200 V	667 A		1200 V	834 A		1200 V	1000 A		1200 V	1250 A
	1500 V	534 A		1500 V	667 A		1500 V	800 A		1500 V	1000 A
	2000 V	400 A		2000 V	500 A		2000 V	600 A		2000 V	750 A
TDC11800 （1800 KW）	300 V	6000 A	TDC12000 （2000 KW）	300 V	6000 A
	600 V	2500 A		600 V	3000 A
	800 V	1875 A		800 V	2250 A
	1000 V	1500 A		1000 V	1800 A
	1200 V	1250 A		1200 V	1500 A
	1500 V	1000 A		1500 V	1200 A
	2000 V	750 A		2000 V	900 A
