直流负载
二维码
分享
产品详情

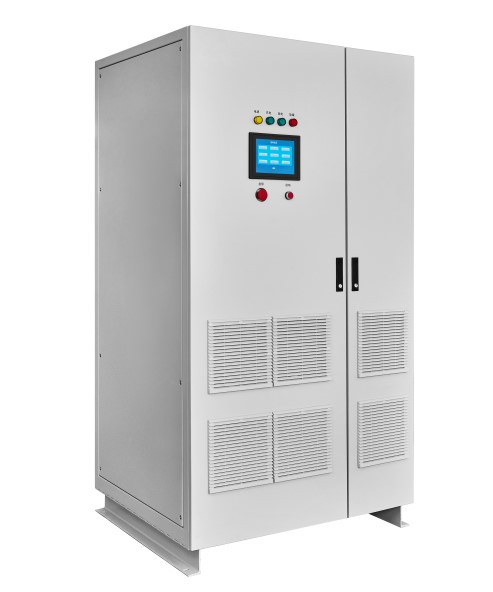

TDC- R系列直流负载内置新型合金电阻丝材料，采用耗能方式工作，散热采用强制风冷方式，风机采用小型轴流风机，具有风量大，散热性好，噪音小的特点，应用于检测车载电源，蓄电池充放电，直流焊机，直流屏，UPS设备，开关电源等通信直流设备的输出功率和带载能力。
◇控制方式：按钮控制或开关切换；
◇采用不锈钢合金电阻制造，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移；
◇用户可根据性能参数、检测要求，设定调整放电功率、设定放电时间、定时时间到自动关断负载；
◇检测各种发电设备以及放电设备的工作效率、满负载运行满量程输出功率及带载能力；
◇模拟各类复杂工作环境，功率的突加突卸，检测放电设备的实际带载能力和效率；
◇急停和温度保护，超载，短路，过温设备自动切断；
◇具有过温保护功能和温度设定（0~100°）以及温度监测功能；
◇合金电阻丝材料介绍：
(1)合金电阻丝材料选用耐高温（工作不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金 (NiCr6023) 。
(2)功耗电阻各组成部分的材质都有严格规定，管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材 料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制，可保证批星生产的合金电阻具有高度一致的性能。
(3)散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质， 散热片绕制间隔小千或等于3mm土2。
(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联，可保证耐压值达到40kV。
(5)合金电阻在正常工作状态下散热片平均温度≤300℃，不超过320℃，距离电阻至高温度1300℃有近5倍的裕度，这样就保证合金电阻可以上时间连续工作。
(6)在功率电阻达到300°—400°时，温漂仍≤±2%，从而保证了高温状态下，负载阻值不会有大的波动变化，无论在何种温度下都能加载稳定的功率值。
(7)无论冷态、热态下，负载误差≤±3%。
产品规格 Product specification
| TDC- R系列直流载 | |||||||
| 型号Model | TDC-R-5KW | TDC-R-10KW | TDC-R-20KW | TDC-R-30KW | TDC-50KW | TDC-R-100KW | TDC-R-300KW |
| 放电功率 wattage | 5KW | 10KW | 20KW | 30KW | 50KW | 100KW | 300KW |
| 测试电压 Test voltage | 0-1500VDC（客户选配、特殊电压可订制） | ||||||
| 步进 Minimum step | 0.01KW | 0.1KW | 1KW | 1KW | 1KW | 2KW | 10KW |
| 显示Display | 电压、电流、功率 | ||||||
| 电压精度 Voltage precision | 0 . 5 % | ||||||
| 电流精度 Current precision | 0 . 5 % | ||||||
| 负载误差Load error | 3 % | ||||||
| 控制方式Control | 触摸屏+上位机485通讯或者开关切换 | ||||||
| 供电电压Power | 单相 220 VAC/ 50 HZ | ||||||
| 工作方式Working | 可连续工作 | ||||||
| 保护Protection | 过温保护、过温报警、过流保护、短路保护、 | ||||||
| 绝缘等级Insulation | F级 | ||||||
| 防护等级Protect | IP 30 （室内） | ||||||
| 冷却方式Cooling | 强制风冷 | ||||||
| 噪音Noise | 距离1米， 小于65 d B | ||||||
| 运行环境 Environment | 0 - 40℃(室外- 20℃ - 50℃需定制) 20 - 90 % RH | ||||||
| 重量Weight ( Kg) | 40 | 100 | 120 | 180 | 200 | 300 | 400 |
| 体积W×H×D( mm) | 430×450×540 | 480×800×750 | 480×800×750 | 700×1000×900 | 700×1200×900 | 950×1500×900 | 1200×1600×900 |
| 备注 | 电压档位、放电电流、功率大小可根据客户要求订制 | ||||||
本公司产品规格不断开发改进，如有变更恕不另行通知，上述规格仅供参考，以上是部分产品规格，更多规格可定制，具体技术规格以合同约定为依据，可联系本公司人员进行询问和支持
