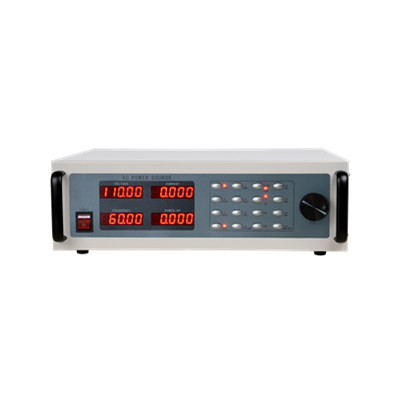

TCV5000交流恒流源
产品特点 Product features
◇可恒流,恒流调节范围:0-额定值连续调节;
◇可恒压,恒压调节范围:0-额定值连续调节;
◇可变频,频率调节范围:47Hz-63Hz可调,固定档位50Hz、60Hz、100Hz、120Hz、200Hz、240Hz、400Hz;
◇恒定电流、恒定电压使用时, 可自动交叉变换,维持控制与保护兼顾特性;
◇提供均方根电压,均方根电流,有功功率,频率等测量;
◇保护模式:过压,过流,过载,短路,限流等;
◇输入输出隔离。
产品应用 Product application
◇交流断路器 接触器 互感器
◇电解液腐蚀
◇电器检测机构
◇机械开关,电子开关
◇低压电器生产制造企业
◇特定产品电流热效应测试,主要用于检测热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等

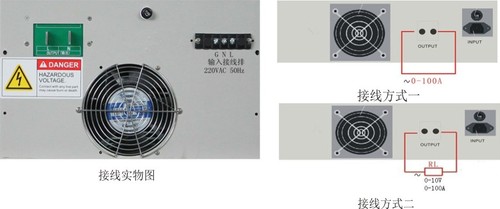

接线图
产品规格 Product specification
型号Mode | TCV5000 | TCV5000 | TCV5000 | TCV5000 | TCV5000 | TCV5000 | TCV5000 | TCV5015S | TCV5030S |
容量Power | 500 VA | 1 KVA | 2 KVA | 3 KVA | 5 KVA | 10 KVA | 10 KVA | 15 KVA | 30 KVA |
制作方式Working | SPWM( 正弦脉宽调制 ) |
输入INPUT | 相数Phase | 1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 |
电压Voltage | 220 V±10 % | 380V±15% |
频率Frequency | 47 Hz – 63 Hz |
输出OUTPUT | 相数Phase | 1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 |
频率Frequency | 47 – 63 Hz可调 (固定档50Hz、60Hz、100HZ、120HZ、200HZ、240HZ、400Hz) |
电压Voltage | 电流Current |
10VAC | 0-50A | 0-100A | 0-200A | 0-300A | 0-500A | 0-1000A | 0-334A | 0-500A | 0-1000A |
30VAC | 0-17A | 0-34A | 0-68A | 0-102A | 0-170A | 0-340A | 0-110A | 0-170A | 0-340A |
100VAC | 0-5A | 0-10A | 0-20A | 0-30A | 0-50A | 0-100A | 0-34A | 0-50A | 0-100A |
300VAC | 0-1.7A | 0-3.4A | 0-6.8A | 0-10.2A | 0-17A | 0-34A | 0-11A | 0-17A | 0-34A |
LED显示Display | 电压Vrms、电流Arms、频率Fre 、功率Wattage |
电源调整率 Linear Regulation | 0 . 1 % |
负载调整率Load Regulation | 1 % |
波形失真度 Harmonic THD | 2%(纯阻性负载) |
频率稳定度Frequency Regulation | 0 . 01 % |
电压解析度Voltage Resolution | 0 . 1 V |
频率解析度Frequency Resolution | 0 . 01 Hz |
电流解析度Current Resolution | 输出 Io< 10 A:分辨率0 . 001 A; 输出 100> Io≥ 10 A:分辨率0 . 01 A; 输出1000 A>Io≥100 A:分辨率0 . 1 A; 输出Io≥1000 A:分辨率1 A; |
测量精确度 | 电压Voltage | 0 . 5 % FS+ 5 dgt |
电流Current | 0 . 5 % FS+ 5 dgt |
功率Wattage | 0 . 5 % FS+ 5 dgt |
频率Frequency | 0 . 01 % FS+ 5 dgt |
设定精确度 | 电压Voltage | 1 % FS |
频率Current | 0 . 1 % FS |
限流设定I-LIM Set | O-Max Current |
保护Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit |
冷却方式Cooling | 风扇强制冷却 |
重量( Kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 |
体积W×H×D( mm) | 430×133×370 | 430×177×460 | 430×430 ×450 | 430×765 ×550 | 430×765×550 | 610×1030 ×1050 |
运行环境Environment | 0 – 40℃(室外-20℃ – 50℃需定制) 20-90%RH |
本公司产品规格不断开发改进,如有变更恕不另行通知,上述规格仅供参考,以上是部分产品规格,更多规格可定制,具体技术规格以合同约定为依据,可联系本公司人员进行询问和支持
